Le protecteur de moteur intelligent intègre les fonctions de mesure, de contrôle, de protection, de communication réseau, etc., et peut protéger le moteur asynchrone triphasé. La conception modulaire du protecteur de moteur entièrement intelligent, du contrôleur principal et du module d'opération d'affichage sont séparés, selon la situation réelle d'utilisation ou non du module d'opération d'affichage. Le produit est de petite taille, de structure compacte et facile à installer. Il peut être installé directement dans diverses armoires de commande basse tension et diverses armoires à tiroirs de 1/4 de module et plus.

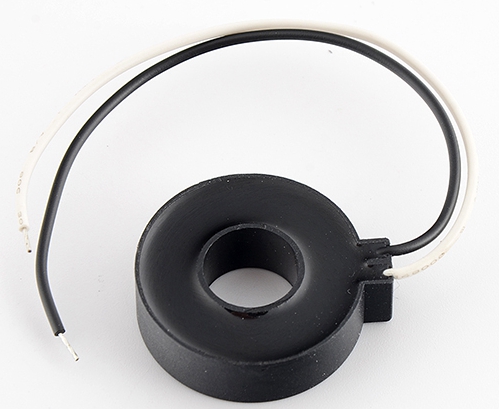

Le transformateur de courant dans le moteur coopère principalement avec le dispositif de relais. Lorsqu'un défaut se produit dans le circuit, tel qu'un court-circuit, le dispositif de relais envoie un signal pour couper le circuit défectueux afin de protéger la sécurité du moteur.
Les transformateurs de courant peuvent être divisés en :
1. L'enroulement de mesure du transformateur de courant : dans la plage de fonctionnement normale, il fournit les informations actuelles du réseau électrique pour les appareils de mesure, de comptage et autres.
Transformateur de courant pour mesure précise (ou enroulement de mesure précise du transformateur de courant): dans la plage de courant en fonctionnement normal, le contenu actuel des informations du réseau électrique est donné à une mesure précise, à une vérification métrologique et à d'autres équipements.
2. Transformateur de courant pour la protection : en cas de défaut du réseau électrique, le contenu de l'information du courant de défaut du réseau électrique est transmis aux dispositifs de protection de relais et à d'autres équipements.
Les transformateurs de courant pour la protection sont en outre divisés en :
(1) Transformateur de courant pour protection de mise à la terre (transformateur de courant homopolaire)
(2) Transformateur de courant de protection contre les surcharges
(3) Transformateur de courant de protection différentielle
Le transformateur de protection commence généralement à fonctionner lorsque le courant est plusieurs fois ou des dizaines de fois supérieur au courant de fonctionnement normal. Exigences opérationnelles pour les inducteurs de protection :
1. Isolation fiable.
2. Coefficient limite précis suffisamment grand.
3. Stabilité thermique et stabilité dynamique.
La limite de précision nominale du transformateur de protection est le courant primaire qui peut répondre aux exigences du niveau de précision sous la charge nominale. Le coefficient limite de précision est le rapport entre le courant primaire nominal précis et le courant primaire nominal. Caractéristiques précises du coefficient limite Lorsque le courant primaire est suffisamment important, le noyau de fer se sature et ne peut pas refléter le courant primaire. Le niveau de précision du transformateur de protection est de 5P et 10, ce qui signifie que l'erreur de courant admissible lorsque le courant primaire limite précis nominal est de 1% et 3%, et l'erreur composite est de 5% respectivement.
Le courant d'appel qui tombe lorsque le moteur tourne génère de la chaleur et une force électromagnétique, qui sont supportées par le transformateur de protection. En cas de défaut de court-circuit de l'enroulement secondaire, la valeur efficace du courant primaire que le transformateur de courant peut supporter sans dommage en une seconde est appelée courant thermique nominal de courte durée. En cas de défaut de court-circuit de l'enroulement secondaire, la valeur de crête du courant primaire que le transformateur de courant peut supporter sans dommage est appelée courant stable nominal.
Fonction transformateur pour la protection :
Cette série de dispositifs de protection basse tension a les fonctions de charge, de défaillance de phase, de déséquilibre, de sous-charge, de mise à la terre/fuite et de rotor bloqué. Il peut être combiné avec des contacteurs, des démarreurs de moteur et d'autres composants pour former un module de contrôle et de protection de moteur, qui a les fonctions de contrôle automatique à distance, de contrôle direct sur site, de marquage de panneau, d'alarme de signal de données et de communication d'interface informatique.
Champ d'application du transformateur de protection :
Industrie des équipements de distribution d'énergie dans les mines de charbon, la pétrochimie, la fonderie, l'ingénierie énergétique, la construction mécanique et d'autres domaines.
À ce stade, il n'existe pas de norme unifiée pour les produits de protection moteur sur le marché, et il existe différentes spécifications et modèles. Afin de mieux répondre aux différentes exigences d'application de chacun, les fabricants ont dérivé de nombreuses séries de produits avec différents types, ce qui apporte beaucoup d'inconvénients à la sélection de modèles de nombreux clients ; les clients doivent tenir compte de manière approfondie des exigences réelles de protection du moteur lors du choix et sélectionner efficacement la fonction de protection et les mesures de protection peuvent obtenir un meilleur effet de protection, améliorer la stabilité du fonctionnement de l'installation, réduire le stationnement imprévu et réduire les pertes accidentelles.
