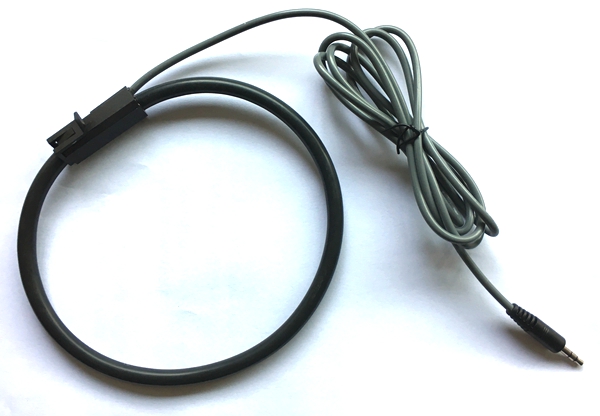

Les transformateurs de courant électroniques sont basés sur des bobines de Rogowski de petite taille, légères, à large bande de fréquence, facteurs qui affectent plus ou moins la précision de la bobine dans l'opération de mesure, telles que la taille du conducteur du circuit testé par rapport à la bobine et les interférences électromagnétiques externes. , Le circuit testé présente les avantages d'une large plage de volumes de conducteurs, d'aucun phénomène de saturation magnétique, de sécurité et de fiabilité, etc., et est largement utilisé dans les domaines de la détection de courant élevé transitoire et de la technologie de puissance d'impulsion, du placement réel, etc.
Selon le principe de fonctionnement de la bobine de Rogowski, les principaux facteurs pouvant affecter la précision sont : le côté induction (bobine de Rogowski), le milieu de transmission (air) et le côté alimentation (le conducteur porteur de courant à mesurer) . Parmi ces trois éléments, la conductivité de l'air du support de transmission est la conductivité de l'air, qui est beaucoup plus petite que la conductivité du noyau de fer des transformateurs de courant traditionnels. Par conséquent, les changements de position et de structure des conducteurs porteurs de courant mesurés et des bobines de Rogowski affecteront la précision de la mesure. très sensible. Par conséquent, il est nécessaire d'analyser et d'étudier l'influence de diverses perturbations sur la précision de la bobine. En supposant que la bobine de Rogowski est enroulée uniformément, des facteurs d'interférence tels que le champ magnétique, la position du conducteur, la taille du conducteur et la température externe doivent analyser quantitativement l'influence de la bobine sur la bobine.
En supposant que la bobine de Rogowski est enroulée uniformément, selon l'analyse conceptuelle, l'influence de chaque facteur d'influence sur la précision de la bobine de Rogowski dans le travail est obtenue quantitativement, y compris : l'influence du champ magnétique, l'excentricité de position et l'inclinaison de le conducteur électrique du courant mesuré , La taille relative du conducteur et de la bobine fournit un certain support théorique pour l'analyse et assure la précision de la bobine de Rogowski dans des applications spécifiques. Dans le même temps, on sait d'après la valeur numérique que l'inclinaison du conducteur électrique mesuré est la plus préjudiciable à la précision de la bobine de Rogowski.
Par conséquent, lors de l'utilisation de la bobine de Rogowski, il convient de veiller à ce que le conducteur de mesure soit perpendiculaire à la bobine de Rogowski. En partant du principe que la bobine de Rogowski est enroulée uniformément, la perpendicularité entre le conducteur et la bobine est très importante.
