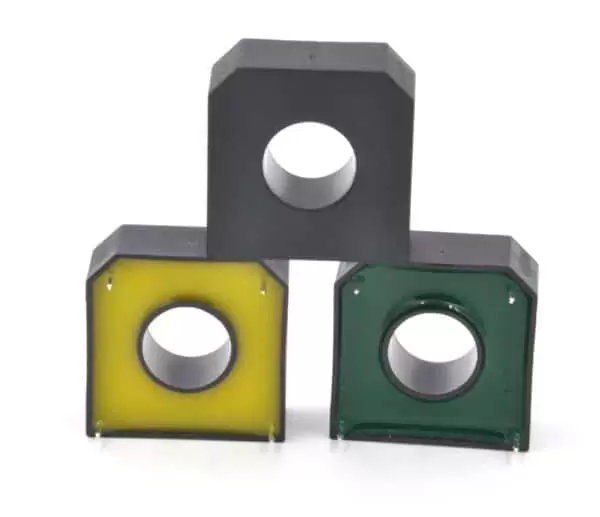

Transformateur de courant à phase zéro

Transformateur de courant à phase nulle - Image 2

Transformateur de courant à phase nulle - Image 3

Catégories Sécurité électrique Jour Montage PCB

Haute sensibilité et décalage de charge proche de zéro
Excellentes caractéristiques de température et d'équilibre
Petit changement de tension de sortie après une grande impulsion CC
Une variété de configurations et de caractéristiques de sortie.

Informations Techniques

Courant primaire évalué	30A
Résistance CC à 25℃	36 ± 5Ω
Résistance diélectrique	2500Vrms
Tension de sortie Vo	60 à 90 mV

Détails du produit:

Transformateur de courant à phase zéro pour la sécurité électrique

Lorsqu'un courant dépassant 30 mA traverse le corps humain, l'individu court un risque sérieux de choc électrique mortel si le courant n'est pas interrompu en temps opportun.

En outre, avec l'augmentation du rapport entre les incendies électriques et les incendies, les incendies électriques ont gravement menacé la vie et la sécurité des biens des personnes.

Dispositifs de sécurité électriques qui coupent un circuit d'alimentation électrique lorsqu'ils détectent qu'un courant circule le long d'un trajet imprévu, par exemple à travers l'eau ou une personne.

Notre transformateur de courant à phase zéro appliqué sur les projets réussis des clients pour le dispositif de charge EV, GFCI, RCD empêchant les chocs électriques.

Pourquoi nous choisir?

UN FOURNISSEUR FIABLE, JUSQU'À 70 % DES ENTREPRISES GÉANTES DE L'INDUSTRIE ÉLECTRIQUE ET ÉLECTRONIQUE UTILISENT NOS CAPTEURS DE COURANT À PHASE ZÉRO

Comme les dispositifs de charge EV sont de plus en plus populaires et largement appliqués dans la maison et l'industrie, les transformateurs de courant à phase zéro jouent un rôle de plus en plus important dans les modules de charge EV et les produits de sécurité électrique.

Avec 20 ans d'expérience dans la production et la fourniture de transformateurs de courant, nous avons aidé de nombreuses entreprises spécialisées dans la gestion de l'énergie, les produits de sécurité électrique, à lancer leurs chargeurs de véhicules électriques sur le marché européen et américain.

Xiamen ZTC Technology Co., Ltd.

Transformateur de courant de phase zéro à fil conducteur

Produit	Courant nominal (A)	Tension de sortie Vo(mv)	Conditions d'essai	Plus de fuite Caractéristiques	Température Caractéristiques -35 ~ 80 ℃	Dimensions (mm)
Cliquez sur PN pour plus de détails						ID	OD	HT
ZCT201	30	4-5.1	lin=10mA RL=510	-10% ~ 0%	10% Max	5.9	16	6.5
ZCT202	30	5.1-6	lin=8mA RL=750	-10% ~ 0%	10% Max	5.8	15.2	6.1
ZCT203	50	17-21	lin = 22.5 mA RL = 1k	-10% ~ 0%	10% Max	9.2	21	7.3
ZCT204	30	12-15	lin = 22.5 mA RL = 1k	-10% ~ 0%	10% Max	9.8	20.6	6.5
ZCT205	30	12.5-15.5	lin = 8 mA RL = 4.7k	-10% ~ 0%	10% Max	9.3	21.3	7.2
ZCT206	50	17-21	lin = 22.5 mA RL = 1k	-10% ~ 0%	10% Max	12.3	26	10
ZCT207	30	7.5-8.5	lin = 25 mA RL = 1k	-10% ~ 0%	10% Max	15.4	29.8	10
ZCT208	60	10.2-12.5	lin=20mA RL=680	-10% ~ 0%	10% Max	7.2	19.4	7.7
ZCT209	50	8-11.2	lin = 11.25 mA RL = 1k	-10% ~ 0%	10% Max	7	17.2	7
ZCT210	50	8-11.2	lin = 11.25 mA RL = 1k	-10% ~ 0%	10% Max	6.8	16.9	7.9
ZCT211	50	8-11.2	lin = 11.25 mA RL = 1k	-10% ~ 0%	10% Max	10.6	25.4	8
ZCT212	60	10.2-12.5	lin=20mA RL=680	-10% ~ 0%	10% Max	11	23.5	8
ZCT213	60	≥ 300	lin = 25 mA RL = 1k	-10% ~ 0%	10% Max	9.4	23.8	12.7
ZCT218	60	10.2-12.5	lin=25mA RL=680	-10% ~ 0%	10% Max	7.5	18.9	7.6
ZCT220	60	≥ 300	lin = 25 mA RL = 47k	-10% ~ 0%	10% Max	10.1	24	11.5
ZCT225	60	≥ 300	lin = 25 mA RL = 47k	-10% ~ 0%	10% Max	10.9	25.5	9
ZCT401	100	17-21	lin = 22.5 mA RL = 1k	-10% ~ 0%	10% Max	15	29.2	10
ZCT402	100	6.3-7.5	lin=20mA RL=370	-10% ~ 0%	10% Max	17.5	35.9	8.8
ZCT403	250	17-21	lin = 22.5 mA, RL = 1k	-10% ~ 0%	10% Max	29	51	12
ZCT404	250	17-21	lin = 22.5 mA, RL = 1k	-10% ~ 0%	10% Max	32	55.6	12
ZCT405	250	17-21	lin = 22.5 mA, RL = 1k	-10% ~ 0%	10% Max	42	80*69	20
ZCT406	630	17-21	lin = 25 mA, RL = 1k	-10% ~ 0%	10% Max	51.3	84	26
ZCT407	800	17-21	lin = 22.5 mA, RL = 1k	-10% ~ 0%	10% Max	51	96*89	23
ZCT408	100	125-150	lin=500mA,RL=150	-10% ~ 0%	10% Max	19	36	11.5
ZCT409	225	125-150	lin=500mA,RL=150	-10% ~ 0%	10% Max	24	42	12
ZCT410	400	125-150	lin=500mA,RL=150	-10% ~ 0%	10% Max	43	90*74	16
ZCT411	800	120-151	lin=500mA,RL=150	-10% ~ 0%	10% Max	53	96*89	23

Transformateur de courant à phase zéro pour montage sur circuit imprimé

Produit	Courant nominal (A)	Tension de sortie Vo(mv)	Conditions d'essai	Plus de fuite Caractéristiques	Température Caractéristiques -35 ℃ ~ 80 ℃	Dimensions (mm)
Cliquez sur PN pour plus de détails						ID	OD	HT
ZCT501	30	8-14	lin=30mA,RL=1kΩ¸	-10% ~ 0%	10% Max	6.8	17.3	7
ZCT502	30	6.3-7.3	lin=22.5mA RL=1kΩ¸	-10% ~ 0%	10% Max	6.8	18.2	7.2
ZCT503	20	7.5-10.5	lin=11.25mA RL=1kΩ¸	-10% ~ 0%	10% Max	5.5	15.4	6
ZCT505	30	17-21	lin=22.5mA RL=1kΩ¸	-10% ~ 0%	10% Max	9.3	20.9	7.2
ZCT506	30	17-21	lin=22.5mA RL=1kΩ¸	-10% ~ 0%	10% Max	5	17	9.5
ZCT507	30	25-30.5	lin=20mA RL=1kΩ¸	-10% ~ 0%	10% Max	6	18.6	10
ZCT511	20	4.8-5.1	lin=20mA RL=1kΩ¸	-10% ~ 0%	10% Max	6.8	17.5	7.8
ZCT515	30	3.2-4	lin=25mA RL=330Ω¸	-10% ~ 0%	10% Max	8.1	18	6.5
ZCT516	40	6.3-7.3	lin=22.5mA RL=1kΩ¸	-10% ~ 0%	10% Max	7.1	17	19.1
ZCT519	50	17-22	lin=11mA,RL=2kΩ¸	-10% ~ 0%	10% Max	9	23	8.3
ZCT520	50	20-24	lin=20mA RL=1kΩ¸	-10% ~ 0%	10% Max	12	26.7	11
ZCT526	40	25-30	lin=25mA RL=1kΩ¸	-10% ~ 0%	10% Max	5.8	19.3	7.8
ZCT528	30	7.5-12	lin=30mA,RL=1kΩ¸	-10% ~ 0%	10% Max	9.3	20.9	7.5
ZCT534	40	6.4-7.5	lin=20mA RL=1kΩ¸	-10% ~ 0%	10% Max	6.8	17.4	6.5
ZCT538	30	3.6-3.8	lin=500mA,RL=150Ω¸	-10% ~ 0%	10% Max	5.5	15.4	5.3
ZCT541	50	12-13	lin=25mA RL=330Ω¸	-10% ~ 0%	10% Max	9	22	8.3
ZCT543	20	3.5-4.5	lin=20mA,RL=370Ω¸	-10% ~ 0%	10% Max	-	-	6.4
ZCT547	30	15-18	lin=500mA,RL=150Ω¸	-10% ~ 0%	10% Max	-	-	17
ZCT548	30	13.2-17.8	lin=11mA,RL=360Ω¸	-10% ~ 0%	10% Max	19	5	7.5

Tension de sortie et tours/graphique de résistance

en relation

Comment pouvons-nous vous aider?

En tant qu'entreprise d'orientation high-tech et entité de fabrication industrielle, nous nous engageons à fournir à nos précieux clients du concept de conception à la livraison des produits finaux.

Expertise de l'industrie et conseils professionnels

Nous avons des ingénieurs bien formés qui collaborent avec de riches techniciens expérimentés qui se consacrent au développement de projets et à la résolution de problèmes. Fournir des conseils professionnels pour le capteur de courant à noyau divisé, la conception mécanique du transformateur de courant différentiel, le réglage des paramètres électriques pour la solution de charge EV, l'application du système de surveillance de l'énergie.

CONTRÔLE QUALITÉ

Inspection entrante

En cours d'inspection

Inspection sortante

Échantillons et commandes Délai de livraison

Délai de livraison sur mesure

Les délais de livraison varient en fonction des matériaux spéciaux et de l'outillage nécessaire. Des échantillons sont produits après l'achèvement de l'outillage.

Temps d'expédition

Le délai d'expédition varie selon la méthode : 2 à 5 jours pour le courrier, 3 à 7 jours pour le transport aérien et 7 à 40 jours pour le transport maritime. Nous sélectionnons l'expédition optimale en fonction de vos besoins.

Délai d'exécution régulier de l'article

Les articles en stock sont expédiés sous 1 à 2 jours pour être testés. Sinon, la préparation des échantillons prend 3 à 4 jours.

Délais de production

Les délais de livraison dépendent de la disponibilité des matériaux, des calendriers de production et de la taille de la commande. Attendez-vous à 1 à 2 semaines pour les matériaux et à 2 à 3 semaines pour la production.

Nos incroyables clients :

Que disent les gens ?

"En tant que responsable des achats dans une société de gestion de l'énergie, nous apprécions qu'un fournisseur fournisse une chaîne d'approvisionnement stable et un transformateur de courant de bonne qualité. Honnêtement, coopérer avec Xiamen ZTC Technology est un choix judicieux."

Tom Sender

Technicien

"Lorsque j'ai besoin d'être assisté dans des projets, je peux obtenir une réponse technique rapide de Xiamen ZTC Technology à chaque fois. Bon service après-vente de leur équipe."

Grant-Gabriel

Responsable des achats

"La série ZTC de transformateurs de courant à noyau divisé AC est une conception à noyau divisé simple à utiliser et compacte qui s'installe facilement pour les applications de mesure. J'adore ça."

David Jan

Électricien

QUI EST LE SUIVANT ? C'EST TOI! Nous sommes censés savoir ce que vous allez dire !

Clients estimés

Notre histoire

Fondée en 1993, Xiamen ZTC Technology Co., Ltd (Zentar®) est située dans la ville portuaire animée de Xiamen, dans le sud-est de la Chine, à seulement trois heures de Shenzhen en train à grande vitesse. En tant que premier fabricant de transformateurs de courant, nous servons avec distinction les secteurs de la sécurité électrique et de la mesure. En trois décennies, nous avons grandi et employons environ 250 travailleurs qualifiés, produisant plus de 2,000 XNUMX produits sur mesure adaptés pour répondre aux diverses exigences de notre clientèle.

Nous nous spécialisons dans la fourniture de transformateurs de courant de qualité supérieure et offrons notre expertise pour aider nos clients à développer et lancer des projets liés aux modules de recharge pour véhicules électriques, aux disjoncteurs de fuite à la terre (GFCI), aux dispositifs à courant résiduel (RCD) et aux moniteurs d'énergie sans fil, renforçant ainsi notre position. en tant que leader de l'industrie en matière d'innovation et de qualité.

Notre engagement à rester à la pointe de la technologie nous pousse à nous engager continuellement dans la recherche et le développement de produits de pointe et à explorer de nouvelles opportunités de marché.

Nous sommes fiers d'être une entité axée sur l'innovation et une usine certifiée IATF16949. Nous exploitons des équipements et des machines automatisés de pointe pour améliorer l'efficacité de la production, garantissant ainsi le respect des normes de qualité strictes exigées par l'industrie automobile et au-delà.

Usine ISO 9001 14001 IATF16949
Production automatisée
Créateur de normes industrielles et techniques
Collaboration industrie-université-recherche
Premier fournisseur de noyaux annulaires en alliage de nickel utilisés dans les GFCI et RCD
