1 Utilisé pour les applications de comptage électrique et de mesure de puissance
2 Haute précision, large plage de linéarité pour le courant de sortie
3 Petite taille et look élégant
4 Montage directement sur PCB
5 Une variété de configurations et de caractéristiques de sortie
| Courant primaire évalué | 0 ~ 200A |
|---|---|
| Courant secondaire nominal | 0 ~ 500mA |
| Précision | 0.1 ~ 2.0 |
| Résistance à la charge | 20Ω |
| Fréquence nominale | 50 / 60 Hz |

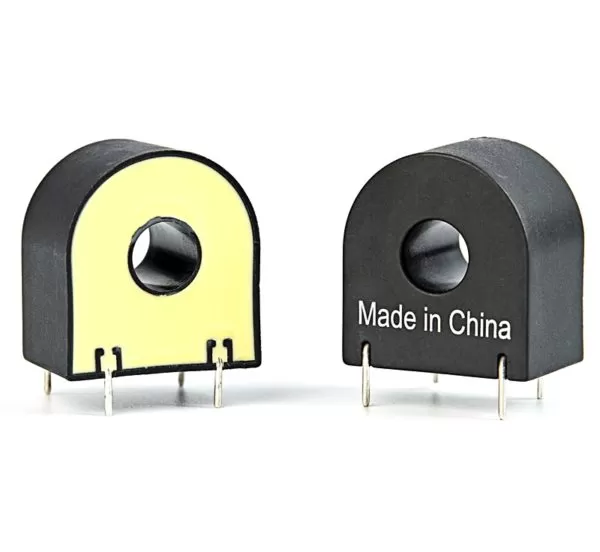

Les transformateurs de courant de précision ou le capteur de courant de haute précision sont utilisés pour les applications de mesure électrique et de mesure de puissance.
Lorsque le courant dans l'appareil testé est supérieur à ce qui peut être appliqué directement aux bornes d'entrée de courant de l'analyseur de puissance. Ensuite, le capteur de courant peut être appliqué to abaisser les courants AC et DC élevés à un niveau inférieur qui peut être mesuré directement par l'analyseur de puissance. Ces systèmes abaissent les courants en toute sécurité tout en préservant la plus grande précision.
Transformateur de courant de précision Xiamen ZTC Technology avec une linéarité élevée sur toute la plage de courant et une faible erreur de phase largement utilisée sur les instruments de mesure électriques, les dispositifs de protection électriques et les modules de détection de courant.
| Produit | Courant nominal (A) | Ratio actuel | Classe de précision | Résistance de charge Ω | Fréquence Hz | Dimensions (mm) | ||
|---|---|---|---|---|---|---|---|---|
| Cliquez sur PN pour plus de détails | ID | OD | HT | |||||
| PCT215 | 50 | 500 ~ 3500: 1 | 0.1 ~ 2% | 30 | 50/60 | 8.5 | 29 | 13.2 |
| PCT216 | 60 | 500 ~ 3500: 1 | 0.1 ~ 2% | 30 | 50/60 | 8.6 | 29.2 | 13 |
| PCT527 | 20 | 500 ~ 3500: 1 | 0.1 ~ 2% | 40 | 50/60 | 7.6 | 18 | 8 |
| PCT531 | 25 | 500 ~ 3500: 1 | 0.1 ~ 2% | 10 | 50/60 | - | - | 15.5 |
| PCT701 | 60 | 500 ~ 3500: 1 | 0.1 ~ 2% | 20 | 50/60 | 7 | 23.4 | 11 |
| PCT702 | 80 | 500 ~ 3500: 1 | 0.1 ~ 2% | 30 | 50/60 | 8.7 | 26.4 | 17 |
| PCT703 | 130 | 500 ~ 3500: 1 | 0.1 ~ 2% | 50 | 50/60 | 12.8 | 37.2 | 14 |
| PCT704 | 60 | 500 ~ 3500: 1 | 0.1 ~ 2% | 10 | 50/60 | 8 | 24.2 | 11.8 |
| PCT710 | 10 | 500 ~ 3500: 1 | 0.1 ~ 2% | 30 | 50/60 | 8 | 24 | 11.8 |
| PCT801 | 50 | 500 ~ 3500: 1 | 0.1 ~ 2% | 100 | 50/60 | 28 | 45 | 17.2 |
| PCT802 | 100 | 500 ~ 3500: 1 | 0.1 ~ 2% | 40 | 50/60 | 35 | 33.5 | 29.2 |
| PCT822 | 20 | 500 ~ 3500: 1 | 0.1 ~ 2% | 50 | 50/60 | 21 | 31 | 8 |
| PCT831 | 50 | 500 ~ 3500: 1 | 0.1 ~ 2% | 30 | 50/60 | 10.6 | 23.9 | 13.6 |
| PCT832 | 100 | 500 ~ 3500: 1 | 0.1 ~ 2% | 20 | 50/60 | 12.6 | 26.1 | 14.6 |
| PCT842 | 100 | 500 ~ 3500: 1 | 0.1 ~ 2% | 100 | 50/60 | 7.5 | 22 | 17.5 |
| PCT843 | 10 | 500 ~ 3500: 1 | 0.1 ~ 2% | 40 | 50/60 | 18 | 31.5 | 23 |
| PCT901 | 180 | 500 ~ 3500: 1 | 0.1 ~ 2% | 20 | 50/60 | 18.5 | 50 | 20 |
Nous avons des ingénieurs bien formés qui collaborent avec de riches techniciens expérimentés qui se consacrent au développement de projets et à la résolution de problèmes. Fournir des conseils professionnels pour le capteur de courant à noyau divisé, la conception mécanique du transformateur de courant différentiel, le réglage des paramètres électriques pour la solution de charge EV, l'application du système de surveillance de l'énergie.
Notre usine couvre 20,000 300 mètres carrés et compte plus de XNUMX travailleurs qualifiés et des centaines de bobineuses et d'instruments de test avec des équipements automatisés. Nous sommes ravis de répondre à vos exigences à différentes étapes du projet, les commandes en petits lots et en gros sont toutes disponibles pour la fabrication.
Comme les transformateurs de courant sont des types de composants critiques utilisés pour les dispositifs de sécurité électriques, nous attachons une grande importance à la qualité de l'ensemble du processus. En effectuant une inspection à 100% des entrées et des sorties, les clients sont satisfaits de notre contrôle de qualité strict.
Les délais de livraison varient en fonction des matériaux spéciaux et de l'outillage nécessaire. Des échantillons sont produits après l'achèvement de l'outillage.
Le délai d'expédition varie selon la méthode : 2 à 5 jours pour le courrier, 3 à 7 jours pour le transport aérien et 7 à 40 jours pour le transport maritime. Nous sélectionnons l'expédition optimale en fonction de vos besoins.
Les articles en stock sont expédiés sous 1 à 2 jours pour être testés. Sinon, la préparation des échantillons prend 3 à 4 jours.
Les délais de livraison dépendent de la disponibilité des matériaux, des calendriers de production et de la taille de la commande. Attendez-vous à 1 à 2 semaines pour les matériaux et à 2 à 3 semaines pour la production.
Pour discuter de votre besoin de transformateurs de courant pour le comptage électrique ou la sécurité électrique. Les produits sur mesure et les solutions personnalisées sont les bienvenus.
